Маркировка Труба ПЭ

Маркировка Труба ПЭ указывает на то, что сырьем для производства послужил полиэтилен (ПЭ), полученный путём полимеризации этилена, обладающий высокими термоизоляционными и диэлектрическими свойствами.
Трубы ПЭ обладают гибкостью, прочностью, также они не токсичны, что позволяет использовать их при проведении водопровода (в том числе и питьевого).

Достоинства труб ПЭ:

• трубы из полиэтилена не реагируют на щелочные препараты, соляную кислоту, бензин, спирт, различные масла;
• устойчивы к ударам, не крошатся при минусовых температурах, стенки труб паронепроницаемы;
• лёгкий и простой монтаж путём горячей спайки. При грамотной эксплуатации может функционировать несколько десятков лет;
• гладкая внутренняя и внешняя поверхность не подлежит коррозии растворёнными в воде солями, органическими растворителями, бактериями и микробами, не имеют известкового нароста;
• повышенная пропускная возможность по сравнению с металлическими изделиями;
• высокий коэффициент линейного расширения полиэтилена позволяет стенкам трубы растягиваться в случае, если зимой там замёрзнет вода;
• полиэтиленовые трубы не требуют теплоизоляции.

Преимущества ПЭ трубы перед другими трубами

Трубы из ПНД обладают многими достоинствами и превосходят показатели коммуникационных систем из других материалов.

• Не нуждаются в катодной защите, а значит – в трудоемком обслуживании.
• При одинаковых условиях эксплуатации срок годности ПЭ труб вдвое выше металлических.
• Высокий коэффициент растяжения препятствует лопанью изделия при замерзании воды.
• Небольшой вес ПЭ трубы облегчает и удешевляет транспортировку, монтаж коммуникации.
• Высокая устойчивость к химическим, агрессивным средам и отсутствие коррозии.
• Низкая теплопроводность уменьшает потери тепла и образование наружного конденсата.
• Несложный многократный монтаж-демонтаж системы при низких затратах.
• Физико-химические свойства полиэтилена ПНД дают возможность применять трубы для транспортировки любых, даже агрессивных веществ.
• ПЭ выгоден для монтажа водопровода: он не взаимодействует с водой, а значит, не придает ей металлический привкус.
• Ремонт и обслуживание полиэтиленовых трубопроводов требуют минимальных усилий и вложений.

Интересно, что монтаж и реконструкция ПЭ коммуникаций обходится на 40% дешевле, чем работа с транспортными магистралями из других материалов.

СОЕДИНЕНИЕ ПНД ТРУБ | ОБЖИМНОЙ ФИТИНГ ПОЛИЭТИЛЕНОВОЙ ТРУБЫ

Маркировка SDR

SDR (Standart Dimension Ratio) представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки.

Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя, т.е. чем больше значение SDR, тем тоньше труба.

Раньше показателем эксплуатационных характеристик полиэтиленовых труб был норматив MRS (Minimum Required Strength), показывающий минимальную нагрузку, при которой трубы останутся целыми и неповреждёнными.

ГОСТ 18599-2001, который имеет название «Трубы напорные из полиэтилена», регламентирует качество труб и описывает их основные технические параметры, в том числе диаметры полиэтиленовых труб.

Что такое SDR и ПЭ?

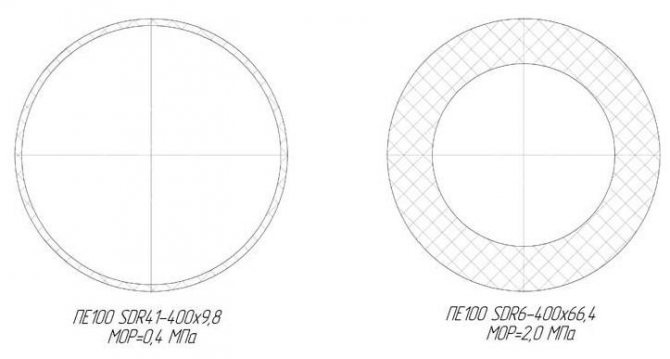

SDR представляет собой отношение наружного диаметра полиэтиленовой (или любой другой) трубы к толщине ее стенки. Таким образом, с увеличением показателя SDR истончается стенка трубы, и наоборот, толщина стенки растет с уменьшение показателя.

Связь между SDR и толщиной стенки трубы

После приставки ПЭ («полиэтилен») производители указывают марку полиэтилена. В наше время чаще всего встречаются ПЭ-80 и ПЭ-100.

Материалы имеют некоторые различия:

1. ПЭ 100 имеет более упорядоченную структуру кристаллической решетки, за счет которой после сварки можно получить более прочный и равномерный сварной шов.
2. Однако из-за первого различия для спайки полиэтилена ПЭ 80 нужна меньшая температура.
3. Материал марки ПЭ 100 в целом является более плотным и прочным, а значит, может использоваться в более жестких условиях эксплуатации.
4. На производство труб необходимого диаметра потребуется большее количество полиэтилена ПЭ 80 (по сравнению с аналогом), что повышает стоимость конечного продукта, а также цену доставки его на строительный объект

В статье “Диаметры полиэтиленовых труб и другие характеристики” можно ознакомится с данными показателями более подробно.

Трубный полиэтилен

Совет от профессионала: Может сложиться мнение, что раз полиэтилен 100-той марки более надежен, стоек и дешев, лучше применять только его. Однако на практике каждый вид труб нашел свое оптимальное применение. Рассмотрим их более подробно.

Трубы ПЭ 80 SDR 21

Трубы низкого давления, применяемые в частном домостроении при проведении безнапорной канализации в небольшом одноэтажном строении, а также питьевого водопровода. Для создания напорных водных систем в высотных зданиях они не пригодны, потому что тонкие стенки не выдержат такой большой нагрузки. Также их нельзя закапывать в землю, давление грунта чревато аварией.

Маркировка SDR 21 говорит о том, что при постоянной нагрузке в 6 атмосфер при температуре воды в 20°С трубы будут бесперебойно служить до 50 лет. Они начинают деформироваться при температуре воды свыше +40°С.

Трубы ПЭ 80 SDR 17

Труба полиэтиленовая SDR 17 отличается средним значением соотношения наружного диаметра выпускаемых на сегодняшний день труб к толщине их стенки. Трубы ПЭ 80 SDR 17 рекомендованы к применению в очень широком диапазоне. Для систем водопровода, предназначенных для подачи питьевой воды, для водопроводов хозяйственного назначения от сооружений, где производится водоочистка, до потребителя, также для монтажа оросительных систем.

Выбор этих труб для монтажа коммуникаций малоэтажного дома считается оптимальным, так как при их монтаже будет обеспечена высокая прочность, легкость трубопроводов, а затраты на приобретение материала будут сравнительно невысокими.

При температуре воды 20°С трубы выдержат нагрузку в 8 атмосфер. Он хороши в частном домостроении, однако для высотных домов такие трубы не пригодны.

Трубы ПЭ 80 SDR 13,6

Трубы ПЭ 80 SDR 13,6 являются трубами низкого давления и рекомендованы к использованию при монтаже трубопроводов, транспортирующих холодную питьевую воду, для различных нужд в загородных домах, а также трубы позволяют перемещать жидкие пищевые продукты (вино, сок, молоко). По сравнению с чугунными или стальными трубами, полиэтиленовые аналоги гораздо прочнее, при этом они лёгкие и монтируются путём горячей спайки.

Они принадлежат к категории изделий из полиэтилена низкого давления, что делает их самыми прочными среди марки ПЭ-80. Ведь её рабочим давлением можно считать 10 атмосфер. Стенки трубы способны выдержать диапазон температур от -40°С до +60°С, поэтому могут эксплуатировать в северных широтах.

Особенности

ПЭ-100 – это марка материала, из которого изготавливаются трубы. Цифровое обозначение после букв «ПЭ» (полиэтилен) обозначает показатель его плотности, от чего напрямую зависит прочность и вес трубы, а значит, сфера ее использования. Полимерные трубы, маркированные таким образом, имеют особенности и технические показатели, которые обусловили их высокую популярность при проведении магистралей водоснабжения и других коммуникационных систем.

Состав

Что представляют собой трубы ПЭ 100 по структуре? Это изделия из высокоплотного полимера (ПНД – полиэтилена низкого давления). Такой полиэтилен получают путем полимеризации при высоких температурах и низком давлении с применением катализаторов. В результате на основе этилена создаются крупные молекулы полимера со свободными ответвлениями, связь между которыми и определяет степень плотности продукта. Чем выше кристалличность, тем больше цифровое значение ПНД.

Благодаря сгруппированной кристаллической структуре, то есть крепким межмолекулярным связям, трубы ПЭ-100 обладают высокими техническими показателями в сравнении с аналогичными изделиями с более низкой плотностью, позволяющими использовать их в наиболее жестких эксплуатационных условиях. По своим свойствам эта продукция уступает разве только стальным трубам в отношении механической прочности.

Технические характеристики труб ПЭ 100

Материал ПНД ПЭ-100 имеет уникальные технические свойства, дающие возможность создавать качественные, надежные изделия. Трубы ПЭ-100 изготавливают различных размеров: диаметр – от 10 до 1600 мм, толщина стенки – от 2 до 60 мм. Продаются изделия смотанными в бухты, либо отрезками в 3-12 м. Трубы такой маркировки обладают следующими техническими свойствами:

• возможностью использования при температурном диапазоне от -60 до 130⁰C;
• при транспортировке содержимого выдерживают давление до 20 атмосфер;
• оболочка имеет высокую стойкость к растрескиванию;
• невысоким модулем упругости, снижающий риск возникновения гидроудара при транспортировке жидкости;
• самым малым весом погонного метра изделия из всех видов труб для транспортировки;
• низкой теплопроводностью, что уменьшает появление конденсата с наружной стороны трубы;
• невысоким модулем деформации, обеспечивающим прочность при сжатии и растяжении (предел прочности – около 1000 часов);
• устойчивостью к воздействию химических реагентов, погодных и биологических разрушителей.

Это интересно!

Производство труб ПЭ-100 дороже, чем аналогичных изделий с более низким показателем плотности, однако за счет меньшего расхода материала (стенки труб ПЭ-100 тоньше) в результате готовые изделия обходятся потребителю дешевле.

Производство ПЭ 100

ПЭ 100 получают из этилена методом полимеризации путем воздействия катализаторов в условиях низкого давления и высоких температур. В результате получается полимер высокой плотности с крепкими молекулярными связями, по структуре представляющий собой жесткий и прочный термопласт. ПЭ 100 используют для формования литьевым или выдувным способом различных емкостей для высоких нагрузок, применяемых в промышленности и народном хозяйстве:

• напорных труб для транспортировки технических жидкостей, водопровода, газовых и канализационных коммуникаций;
• монтажных элементов (кранов, фитингов) для трубопроводных магистралей;
• изготовления вытяжек и воздуховодов, устойчивых к химическим средам;
• деталей для технических агрегатов и т.д.

Важно!

Ошибочно мнение, что высокая плотность материала затрудняет соединение изделий из него путем сварки: упорядоченность молекулярной структуры ПЭ-100 упрощает этот процесс. Если немного повысить температуру спайки, шов получится более ровным и аккуратным, чем в изделиях из полиэтилена более низкой плотности.

Сертификат соответствия – что это?

Качество всей продукции из полиэтилена ПЭ-100 обязательно должно быть подтверждено сертификатом соответствия, который выдают органы технического регулирования и метрологии. Кроме того, на каждом изделии указывается ГОСТ, которому оно соответствует, вместе с номером конкретного документа. Например, для водопроводных питьевых труб ПЭ-100 это ГОСТ №18599-2001 (плюс цветовое обозначение – продольными синими полосами вдоль изделий). На газопроводные трубы производителем наносится надпись ГОСТ Р 50838-2009 (начиная с 2019 — ГОСТ Р 58121.2-2018) и маркировка полосой оранжевого либо желтого цвета.

Важно!

Отсутствие цветового обозначения и указания номера ГОСТ говорит о том, что труба не соответствует стандартам, а значит, изготовлена из вторсырья и может использоваться только в технических целях. Более подробно о ГОСТах на ПНД трубы Вы можете прочитать в нашей статье «ГОСТы по полиэтиленовым (ПНД) трубам»

ПЭ 100 SDR 26

Для производства таких труб используется полиэтилен ПЭ100, отличительными качествами которого являются высокая плотность, благодаря чему трубы из этого материала превосходят изделия из ПЭ80 по многим показателям, в том числе долгосрочной прочности и устойчивости к растрескиванию.

Это трубы используются для транспортировки хозяйственной и питьевой воды в городских условиях и за городом, также использовать в системах канализации, при проведении артезианских скважин, создании мелиорационной системы. На фабриках и заводах они послужат для подачи молока, сока или вина.

Кроме того, качественные показатели материала позволили значительно снизить толщину стенок изделия, что облегчило его вес, но при этом их пропускная способность выше на 10-15%. Рабочим давлением можно считать 6,3 атмосферы.
